6061は、熱処理および強化することができるＡｌ − Ｍｇ − Ｓｉ鍛造アルミニウム合金である。 この合金は、溶体化熱処理および時効処理の後、中強度および高い可塑性を有する。 この合金は良好な耐食性および溶接性を有するが、耐食性は6A02合金のそれよりわずかに劣り、そして6061合金被覆アルミニウム製品の耐食性は著しく改善される。 その被削性はやや低い。

6061および6063アルミニウム合金は、特に建築業界で幅広い用途で使用されている国際的に使用されているアルミニウム合金で、現代の高層ビルはこれら2つの合金から切り離せません。 ドアや窓、ガントリーなどの軽構造物の構造部品の製造に主に使用されます。トラック、列車、ヨット機器の構造部品やタワーなど、高い腐食性、優れた溶接性、および中強度を必要とする構造部品の製造に使用されます。 パイプ構造などは現在、自動車やオートバイのコントロールアーム、ハブ、自転車部品などの鍛造品に広く使用されています。

異なる温度における6061アルミ合金鍛造品の低温引張特性
質別	温度/℃	引っ張り強度Rm/MPa	塑性延長強度規定 Rp0.2/MPa	伸び率A (%)
T6、T652	-196	414	324	22
	-80	338	290	18
	-28	324	283	17
	25	310	276	17



異なる温度における6061アルミ合金鍛造品の高温引張特性
質別	温度/℃	引っ張り強度Rm/MPa	塑性延長強度規定 Rp0.2/MPa	伸び率A (%)
T6、T652	100	290	262	18
	150	234	214	20
	205	131	103	28
	260	51	34	60
	315	32	19	85
	370	24	12	95



圧延材料または引抜き材料で作られた部品は、160℃で18時間人工的に時効処理され、押出しまたは鍛造部品で作られた部品は、175℃で8時間人為的にエージング処理されます。

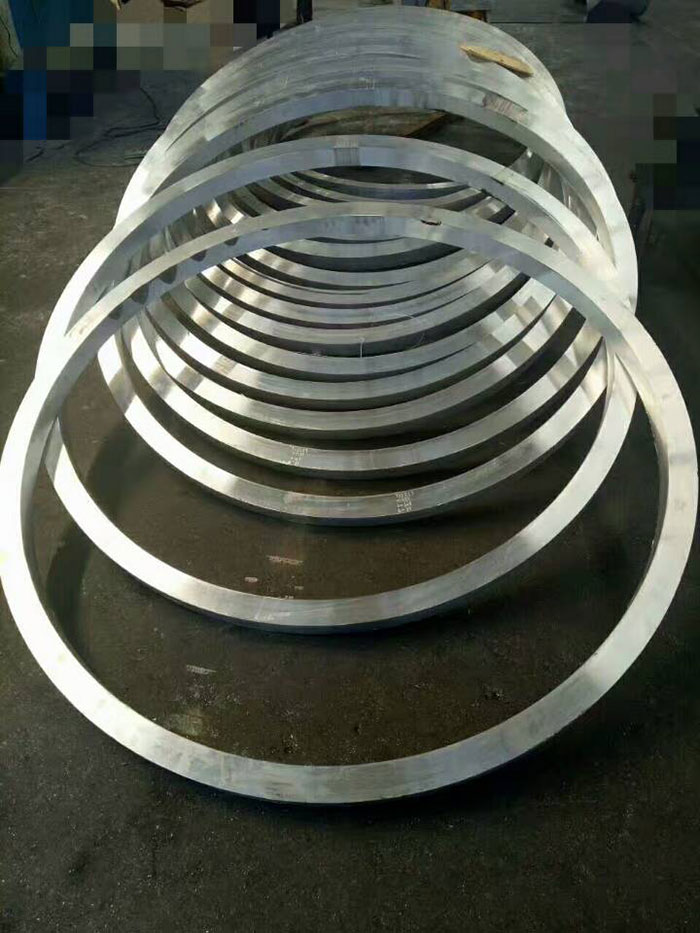

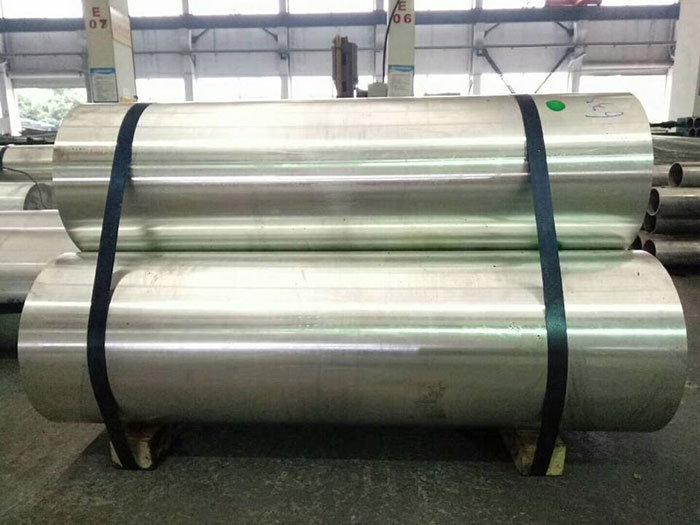

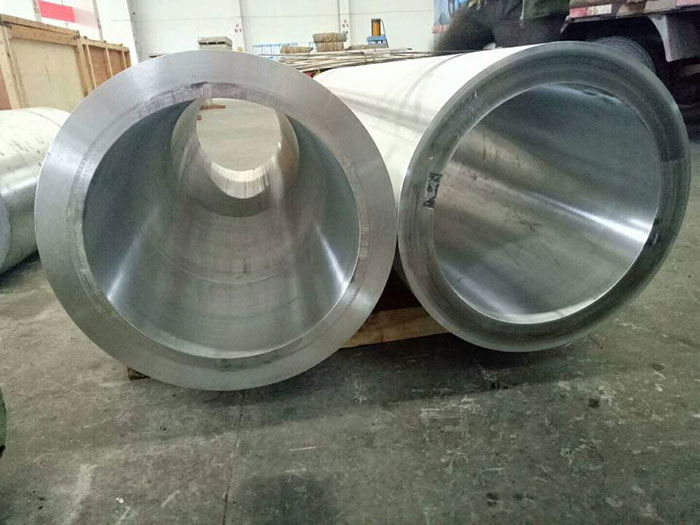

6061アルミニウム合金は再加熱条件下で高い加工塑性を有し、様々な鍛造品を製造するための自由鍛造および型鍛造に適している。



類別	合金	投影面積（㎡）または重量（kg）	質別	生産標準
自由鍛造品	5000番	≤3000kg	O、F	GBn223     ASTMB247
	2000、6000、7000番	≤3000kg	T6、T4、O、F
鋳型部品 （金型鍛造品）	5000番	≤2.5m2	O、F
	2000、6000、7000番	≤2.5m2	T6、T4、O、F
