English | 中文 | Español | 日本語

Hotline:+86-371-55689814

7175 7075アルミ合金鍛造品

7175は、主に型鍛造品として使用される7075合金に基づいて純度が改善されており、T6、T74およびT7452の3つの熱処理状態を有する。その中でも、T66型鍛造品は7075 T6型鍛造品よりも高い静的強度を持ち、疲労、亀裂抵抗および耐応力腐食性は同等です。 T74ダイス鍛造品とフリー鍛造品の静的強度は7075 T6鍛造品のそれに匹敵し、応力腐食耐性バランスは7075 T73と7075 T76の間で、靭性と疲労特性は7075 T73鍛造品と同等かそれ以上です。 T74状態の応力腐食抵抗は、7075T73状態に近い7075T6状態よりも著しく高い。

7175合金は、T74の材料条件で鍛造品およびローリングリングを製造するために設計されています。 7175 T74アルミニウム合金鍛造品は、7075 T6合金鍛造品および7075 T73鍛造品に近い強度と、最適な腐食状態に近い応力腐食耐性を備えた特殊な機械加工および熱処理プロセスを特徴としています。 FeおよびSi圧延の減少は、合金の鍛造特性を改善するだけでなく、鍛造部品の耐応力腐食性および破壊靭性も著しく改善する。


 7075アルミ合金鍛造品

7075アルミニウム鍛造品は、同時に熱処理された高強度変形アルミニウム合金であり、様々な種類やサイズで製造することができ、最も広く使用されている高強度アルミニウム合金です。それはいくつかの熱処理状態を有する:T6、T73およびT76、ここでT6状態は最も高い強度を有するが破壊靭性は低い。
7175 7075アルミ合金鍛造品化学成分

7175 7075アルミ合金化学成分
合金 Si Fe Cu Mn Mg Cr Ni Zn Ti Zr        その他の Al
単一 合計
7175 0.15 0.20 1.2~2.0 0.1 2.1~2.9 0.18~0.28 ~ 5.1~6.1 0.10 ~ 0.05 0.15 余量
7075 0.40    0.50 1.2~2.0 0.3 2.1~2.9 0.18~0.28 ~ 5.1~6.1 0.20 ~ 0.05 0.15 余量


7075 T74アルミニウム合金鍛造品は技術指標を満たすべきである
サンプリング方向 Rm/MPa Rp0.2/MPa A5/% KIC/(N.mm-2).m1/2 導電率/(MS.m-1)
縦向 490 420 9 33.0 22.6
长横向 483 400 5 27.5
短横向 469 393 4 23.1




7175 アルミ合金鍛造品


7175 7075アルミ合金鍛造品

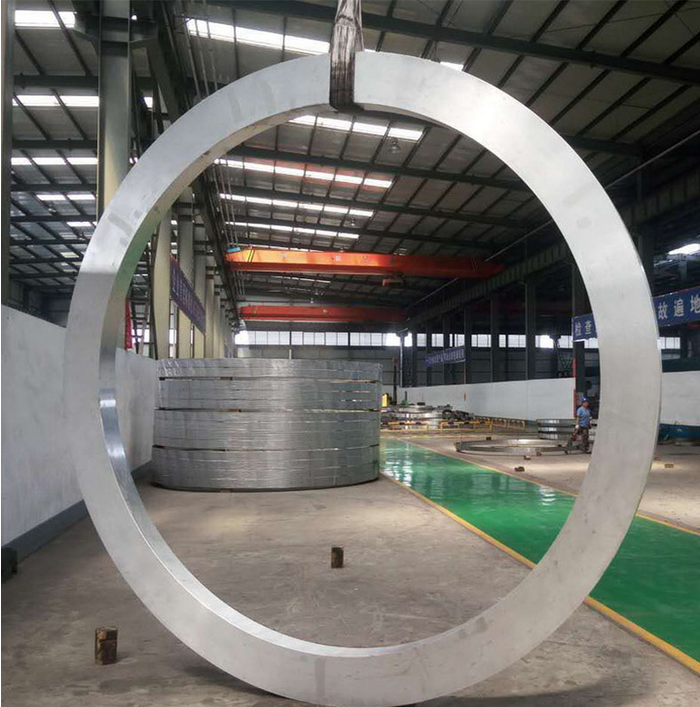

7175 T74合金圧延鍛造リング(YS / T 478)のキャリブレーション機械的性質
サンプルの方向 厚さ/mm 引張強度Rm / MPa 降伏強度Rp0.2 / MPa 伸长率A5/%
L <80 ≥505 ≥435 ≥8


合金   应用机型 典型的な適用部位と部品
7175 鍛造品: T74

A320、Z10、EC120等。 前縁、窓枠、フェアリングジョイント、ハンドリング部品など

類別

合金 投影面積(㎡)または重量(kg) 質別 生産標準
自由鍛造品 5000番 ≤3000kg O、F GBn223
    ASTMB247
2000、6000、7000番 ≤3000kg T6、T4、O、F
鋳型部品
(金型鍛造品)
5000番 ≤2.5m2 O、F
2000、6000、7000番 ≤2.5m2 T6、T4、O、F



Copyright @ 2016-2029 Henan Chalco
