6063と6063Aはどちらも熱処理可能なAl-Mg-Si鍛造アルミニウム合金です。 6063Aの合金は6063のアルミニウム合金より厳密な化学成分そして質の良質品です。 ２つのアルミニウム合金は、溶体化熱処理および時効処理の後、中強度および高い可塑性を有する。 この合金の耐食性は6061アルミニウム合金のそれよりわずかに優れています。 溶接性は良く、合金の切削性能はやや低いです。





6061アルミニウム合金の高温引張特性
質別	温度/℃	引っ張り強度Rm/MPa	塑性延長強度規定 Rp0.2/MPa	伸び率A (%)
T4	100	152	97	18
	150	145	103	20
	205	62	45	40
	260	31	24	75
	315	23	17	80
	370	16	14	105
T5	100	165	138	18
	150	138	124	20
	205	62	45	40
	260	31	24	75
	315	23	17	80
	370	16	14	105
T6	100	214	193	15
	150	145	133	20
	205	62	45	40
	260	31	24	75
	315	23	17	80
	370	16	14	105




6061アルミニウム合金の低温引張特性
質別	温度/℃	引っ張り強度Rm/MPa	塑性延長強度規定 Rp0.2/MPa	伸び率A (%)
T4	-196	234	110	44
	-80	179	103	36
	-28	165	97	34
	25	152	90	33
T5	-196	255	165	28
	-80	200	152	24
	-28	193	152	23
	25	186	145	22
T6	-196	324	248	24
	-80	262	228	20
	-28	248	221	19
	25	241	214	18

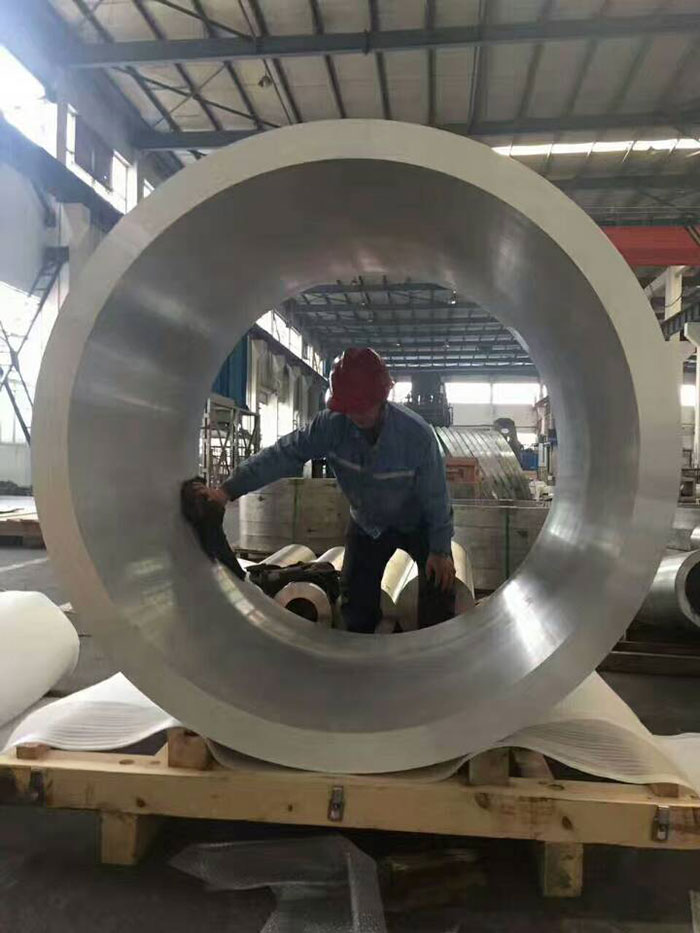

6063および6063Ａ合金は熱い状態で高い加工塑性を有し、そして種々の断面形状の異形および鍛造品に押出しまたは鍛造することができる。

T5状態の部品では、人工時効強化処理温度を185〜200℃に上げ、1時間維持することができます。

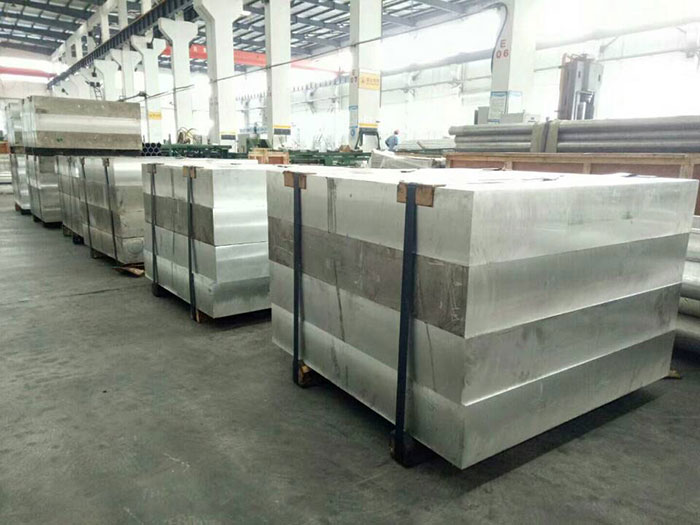

類別	合金	投影面積（㎡）または重量（kg）	質別	生産標準
自由鍛造品	5000番	≤3000kg	O、F	GBn223     ASTMB247
	2000、6000、7000番	≤3000kg	T6、T4、O、F
鋳型部品 （金型鍛造品）	5000番	≤2.5m2	O、F
	2000、6000、7000番	≤2.5m2	T6、T4、O、F
