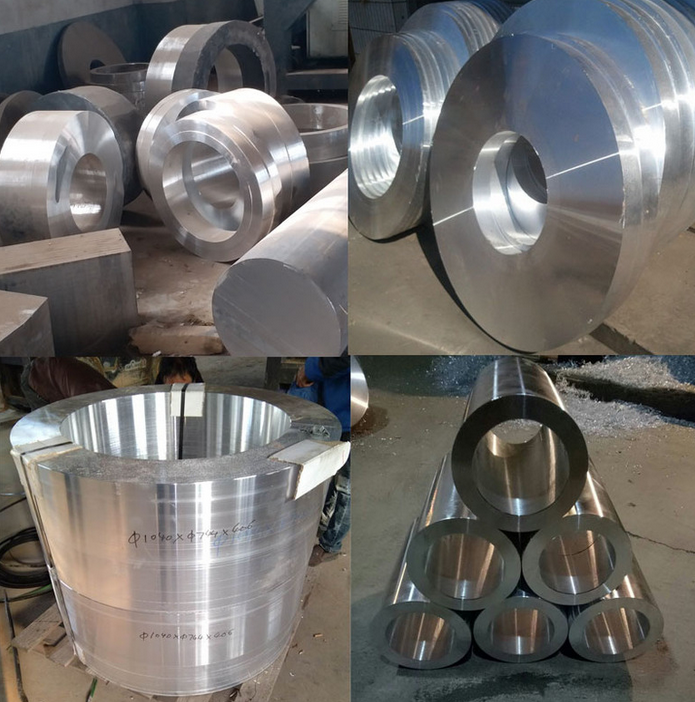

6151アロイT6 T652アルミニウム鍛造品は一般に、良好な鍛造性、高強度および良好な耐食性を有する、型鍛造クランクシャフト部品、機械部品ならびにローリングリングガイドおよび機械部品の製造に使用されている。優れた鍛造性、高い強度、優れた耐食性を必要とする部品はすべてこの合金で加工することができます。

プロセス特性
6151型合金の焼鈍仕様は４１３℃／（２ｈ〜３ｈ）であり、炉は２７℃／ ｈ以下の冷却速度で２６０℃まで冷却され、その後空冷される。溶体化処理温度（５１０℃〜５２５℃）／ ４分、室温水中で急冷し、大鍛造品は水中で６５℃〜１００℃で急冷する。人工エージング仕様（165℃〜175℃）/（8時間〜12時間）熱間加工温度は２６０℃〜４８０℃である。

機械的性質
6151合金の最も低い機械的性質、サンプルのゲージ長は50mmまたは4dです（dはサンプルの直径です）。 6151合金は低温脆性がなく、25℃での引張強度Rm = 330N / mm2、降伏強度Rp0.2 = 298N / mm2、伸びA = 17％の極低温で加工する部品の加工に使用できます。温度が２００℃に低下すると、性能はそれぞれ３９５Ｎ ／ ｍｍ ２、３４５Ｎ ／ ｍｍ ２、および２０％に上昇した。 6151合金の使用温度は120℃を超えてはいけません。



   6151アルミ合金鍛造品化学成分：
